Nordluft EcoKomfort
EcoKomfort består av 2 värmekällor
- Luft-Luft- värmepump (VP)
- Direktuppvärmt varmluftsystem (VLP)
EcoKomfort = Bivalent – parallell driftsmetod:
- Värmepumpen klarar upp till 77% av årsbehovet för uppvärmningen. Det direktuppvärmda varmluftsystemet (värmemedium olja/gas) går in som stöd först vid behov på toppen.
Systemets fördelar:
- Effektiv uppvärmning (basvärme genom värmepump, topplast genom olje-/gaseldat varmluftsystem)
- Hög verkningsgrad och stor energibesparing
- Låg totalinvestering
- Integrerade tillsatsfunktioner: Ventilationsfunktion, filtrering, etc.
- Behovsorienterad energileverans
- Driftssäkerhet (ingen frysrisk som t.ex. vid vattenförande system)
- Som tillval kylfunktion via fri nattutkylning eller kylmodul
- Hög arbetskomfort och förhöjd produktivitet genom minimala temperatursvängningar

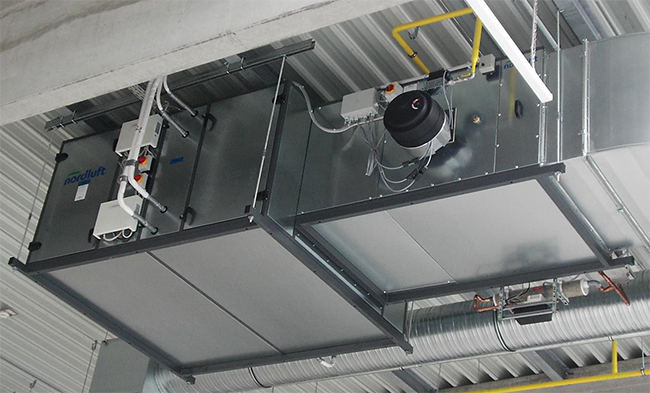

Denna Luft-Luft-värmepump med modern, effektreglerad inverterteknologi har ett modulationsområde från ca. 20-100% (Värmedrift). Värmepumpenheten består av en eller flera utomhusenheter, värmeväxlare-filter-modul och den kyl och rörtekniska kopplingen. Kylmedium fungerar som värme-/kylbärare. Utomhusdelen kan valfritt monteras på taket, på fasaden eller intill huset. Med filterenheten G-4 förfiltreras luften. Värmeväxlaren, med droppavskiljare (tillbehör) och spillvattenkar (tillbehör) ger värme/kyla åter tillbaka till luften: Värme på vintern – Kyla på sommaren.
Tekniska data:
|
Modell: |
Total effekt (kW) |
Värmepump effekt (kW) |
Varmluftseffekt (kW) |
Varmluftsmängd (m³/h) |
Fläkttryck (Pa) |
| EcoKomfort 50 | 50 | 15 | 35 | 4.700 | 50 - 350 |
| EcoKomfort 80 | 80 | 20 | 60 | 7.500 | 50 - 350 |
| EcoKomfort 100 | 100 | 25 | 75 | 8.500 | 50 - 350 |
| EcoKomfort 120 | 120 | 30 | 90 | 11.200 | 50 - 350 |
| EcoKomfort 150 | 150 | 40 | 110 | 14.100 | 50 - 350 |
| EcoKomfort 200 | 200 | 50 | 150 | 18.600 | 50 - 350 |
| EcoKomfort 250 | 250 | 60 | 190 | 23.500 | 50 - 350 |
 |
Dimensioner:
|
Modell: |
A |
B |
C1 |
C2 |
C3 |
C4 |
C5 |
C6 |
E |
P |
Q |
R |
S |
| EcoKomfort 50 | 800 | 800 | 1.575 | 300 | 800 | 1.000 | 500 | 410 | 149 | 710 | 710 | 740 | 350 |
| EcoKomfort 80 | 1.080 | 800 | 1.575 | 300 | 800 | 1.000 | 500 | 460 | 149 | 990 | 710 | 1.020 | 400 |
| EcoKomfort 100 | 1.080 | 800 | 1.575 | 300 | 800 | 1.000 | 500 | 460 | 149 | 990 | 710 | 1.020 | 400 |
| EcoKomfort 120 | 1.250 | 1.025 | 1.780 | 400 | 900 | 1.000 | 500 | 560 | 149 | 1.160 | 935 | 1.190 | 500 |
| EcoKomfort 150 | 1.250 | 1.025 | 1.780 | 400 | 900 | 1.000 | 500 | 660 | 249 | 1.160 | 935 | 1.190 | 600 |
| EcoKomfort 200 | 1.750 | 1.025 | 1.780 | 400 | 900 | 1.000 | 500 | 610 | 249 | 1.160 | 935 | 1.690 | 550 |
| EcoKomfort 250 | 2.200 | 1.025 | 1,780 | 500 | 1.000 | 1.000 | 500 | 610 | 249 | 2.110 | 935 | 2.140 | 550 |
-
Alla mått i mm
- C2 = längd brännkammarenhet för värmeproduktion
- C3 = längd värmepumpsenhet för värme/kyla (inkl. droppavskiljare och spillvattenkar)
- Längd ljuddämpare vid given ljuddämpning på ca. 15 dB vid 250 Hz (annan dämpning = annat mått)
- Samtliga mått kan inom vissa givna ramar anpassas för att möta lokala förutsättningar på installationsorten.
Systemkomponenter EcoKomfort: |
 |
Funktionsprincip EcoKomfort: |
 |
Bivalent parallell driftpunkt: |
 |
Årscykel Kyla/Värme: |
 |
